Quadro di media tensione

P/V-12 (D) -W550 Switchgear rimovibile in metallo AC

P/V-12 (D) -W550 Switchgear a corrente alternata rimovibile viene utilizzato per la tensione del sistema nominale 3 ~ 10kV, frequenza nominale a livello di buste singolo o un singolo bus a buste, come accettazione e distribuzione dell'energia elettrica e le funzioni di controllo del circuito, protezione e monitoraggio delle apparecchiature di distribuzione interna. Ogni dispositivo è configurato con due interruttori a vuoto, adatto allo scenario in cui l'ambiente spaziale è piccolo.3

Contattaci

PREV: No previous article NEXT:P/V-12 CAD CAD Switchgear rimovibile chiuso in metallo

Panoramica del prodotto

Struttura del deSign del prodotto
UN. Compartment Breaker (capacità di utilizzo nOmale 630UN)

B. Scomparto di interruttOe (capacità di utilizzo normale 630a)

C.upper Cable Compartment (normale capacità di utilizzo 630a)

D. Scomparto via cavo (capacità di utilizzo normale 630a)

E.Main Busbar Compartment (capacità di utilizzo normale ≯3150A)

F.INTRIGENT SALA DI CONTROLLO

G.Pressure Relief Channel

Moduli dell'unità funzionale principale
Il modulo dell'unità funzionale principale, situato nei compartimenti di interruttore a circuito superiore e inferiore, è un modulo di combinazione rimovibile e rimovibile che può essere facilmente e comodamente tirato fuori e rimosso dal quadro quando il quadro deve essere manutenzione ampiamente aprendo la porta anteriore di il quadro e lo scarico di alcune viti sul lato anteriore del quadro.

1. Frame di base per il montaggio dei principali componenti funzionali

2. Interruttori di circuiti, che si trovano all'interno delle guide del telaio di base e possono ancora essere spostati indipendentemente dalla loro posizione su base giornaliera.

3. Meccanismo di trasmissione a flap, che segue l'interruttore dal test alla posizione di lavoro.

4. Box di isolamento a contatto primario (metà anteriore)

5. Piastra flapper, che si muove su e giù e si apre quando l'interruttore si trova in posizione di prova

6. Connettori dinamici e statici del circuito di controllo secondario

Controllo e funzionamento
Tutti i display di quadri possono essere visti senza aprire la porta, le operazioni di controllo secondarie possono essere eseguite solo aprendo la porta della sala di controllo intelligente e le operazioni di interruttore di emergenza e interruttore di terra primarie vengono eseguite con la porta chiusa.

1. La finestra di visualizzazione della misurazione e controllo del controllo secondario, se l'operazione deve aprire la porta

2.SwitchGear Main Technical Index Parametro Nome targa

3. Finestra di ispezione del funzionamento dell'interruttore a circuito, vetro tempesta con maglia di schermatura antistatica

4. Pulsante di operazione per l'apertura di emergenza del circuito primario

5 5. Posizione dell'interruttore (test → Work) Porta di inserimento della maniglia altalena

6. Porta di inserzione per la gestione dell'operazione di chiusura e apertura di terra di terra

7.Circuit Breaker Scompartment Port Work, è necessario aprire con la chiave

Parametri tecnici dei quadri

Name		Unità	Parametrico
Tensione nominale		kv	12
Frequenza nominale		Hz	50
Livello di isolamento nominale	Tensione di resistenza della frequenza industriale (1 minuto)	kv	42
Livello di isolamento nominale	Lightning Surge Restringe Tentage (Peak)	kv	75
Currente classificata da Busbar principale		A	1250a/3150a
Valutazione di breve durata resisti alla corrente		Ka	31.5
Tempo di resistenza di breve durata valutato		S	4
Picco di picco valutato Restringi la corrente		Ka	80
Classe di protezione	Alloggiamenti di commutazione		IP41
Classe di protezione	Tra scomparti dei quadri		IP2X

Opzioni componenti Smain (interruttori)

P/v-12 (d) -w550 portatile a.c. Il quadro chiuso in metallo può essere dotato di due tipi di interruttori: (1) IVB-12/T (2) VD4/P-12, spaziatura di fase 150 mm, spaziatura di pole 205 mm.

(1) IVB-12/T.

(2) VD4/P-12, spaziatura di fase 150 mm, spaziatura a palo 205 mm.

Tensione nominale	kv	12
Corrente nominale	A	630，1250
Tensione di resistenza della frequenza industriale classificata (1 minuto)	kv	42
Impulso di fulmini valutato Restringi la tensione (picco)	kv	75
Correzione di rottura del corto circuito classificato	Ka	25，31.5
Restringa la corrente di breve durata di breve durata (4 secondi)	Ka	25，31.5
Valutazione della vita elettrica		E2
Vita meccanica		10000 (M2)

Opzioni componenti principali (switch di terra)

P/v-12 (d) -w550 rimovibile A.C. Switchgear chiuso in metallo con interruttore di messa a terra opzionale EK6-12/31.5-150

Tensione nominale	kv	12
Valutazione di breve durata resisti alla corrente	Ka	31.5
Durata del corto circuito nominale	s	4
Corrente di chiusura del corto circuito classificato	Ka	80
Picco di picco valutato Restringi la corrente	Ka	80
Tensione di resistenza della frequenza industriale classificata (1 minuto)	kv	42
Impulso di fulmini valutato Restringi la tensione (picco)	kv	75
Vita meccanica	次	2000

Opzione componente principale (trasformatore corrente)

P/V-12 (D) -W550 Switchgear Rimovibile in metallo AC con trasformatore di corrente opzionale LDJ-10-140-1

Corrente primaria classificata （a)	Combinazione di classe di precisione	Output nominale (VA)	Corrente termica di breve durata (ka/s）	Corrente di stabilità dinamica nominale (KA)
50.75.100.150.200	0,5/10p10	5	63	125
250.300.350.400	0,5/10p10	5	63	125
450.500.550.600	0,5/10p10	5	63	125
650.700.800.1000	0,5/10p10	5	63	125

Schema del circuito principale primario (prese a doppio interruttore)

Schema di cablaggio principale	Nome componente	Specifiche del modello	Nota
	Interruttore di terra	EK6-12/31.5-150	Formulazione fissa
	Connettore del cavo	Hy5W 囗 -17-45Z	Altri modelli disponibili
	Trasformatore attuale	LDJ-10-140-1 0,5/10p10	Formulazione fissa
	Pausa sottovuoto	IVB-12/T. or VD4/P-12	Formulazione fissa ( 630A)
	Busbar principale	Tym	1250a ~ 3150a
	Pausa sottovuoto	IVB-12/T. or VD4/P-12	Formulazione fissa (630a)
	Trasformatore attuale	LDJ-10-140-1 0,5/10p10	Formulazione fissa
	Connettore del cavo	Hy5W 囗 -17-45Z	Altri modelli disponibili
	Interruttore di terra	EK6-12/31.5-150	Formulazione fissa
Utilizzo	Alimentazione (un cavo)
Dimensioni complessive	550W1650D2400H (Dimensioni di profondità che escludono le porte anteriori e posteriori)

Programma del circuito principale primario (mangime per interruzione e misurazione Pt)

Schema di cablaggio principale	Nome componente	Specifiche del modello	Nota

	Trasformatore di tensione	JDZX10-10AR	Formulazione fissa
	Fusibile	XRNP 囗 -12 0,5a 50KA	Formulazione fissa

	Busbar principale	Tym	1250a ~ 3150a
	Pausa sottovuoto	IVB-12/T o VD4/P-12	Formulazione fissa (1250a)
	Trasformatore attuale	LDJ-10-140-1 0,5/10p10	Formulazione fissa
	Connettore del cavo	HY5W 囗 -17-45Z	Altri modelli disponibili

Utilizzo	Telegram in arrivo ＋ Pt
Dimensioni complessive	550W1650D2400H (Dimensioni di profondità esclusa le porte anteriori e posteriori)

Schema di combinazione del circuito principale tipico (≯1250A)

Utilizzo	Pt	Alimentatore	Alimentatore	Alimentatore	Alimentatore	Pt
Programmi di combinazione di gruppi di fili dei connettori principali Caso
Utilizzo	Telegramma in arrivo	Alimentatore	Incomunicado	Unione genitore	Alimentatore	Telegramma in arrivo
Dimensioni di larghezza del gabinetto	550	550	550	550	550	550

Schema di combinazione del circuito principale tipico (≯3150A)

Utilizzo			Alimentatore				Alimentatore
Programmi di combinazione di gruppi di fili dei connettori principali Caso
Utilizzo	Telegramma in arrivo	Pt		Alimentatore	Incomunicado	Unione genitore	Alimentatore	PT	Telegramma in arrivo
Dimensioni di larghezza del gabinetto	1000	800		550	1000	1000	550	800	1000

Diagramma schematico dell'installazione dei quadri

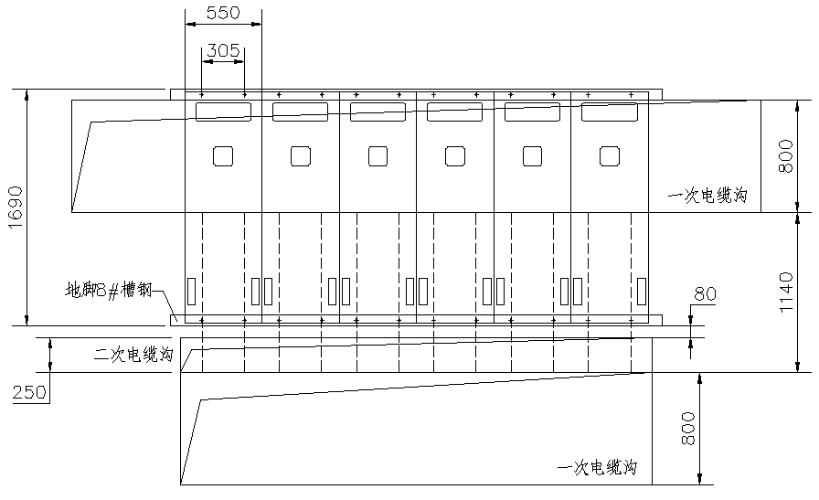

Vista a valle dell'elevazione dell'installazione dei quadri:

Layout di installazione dei quadri: 3
