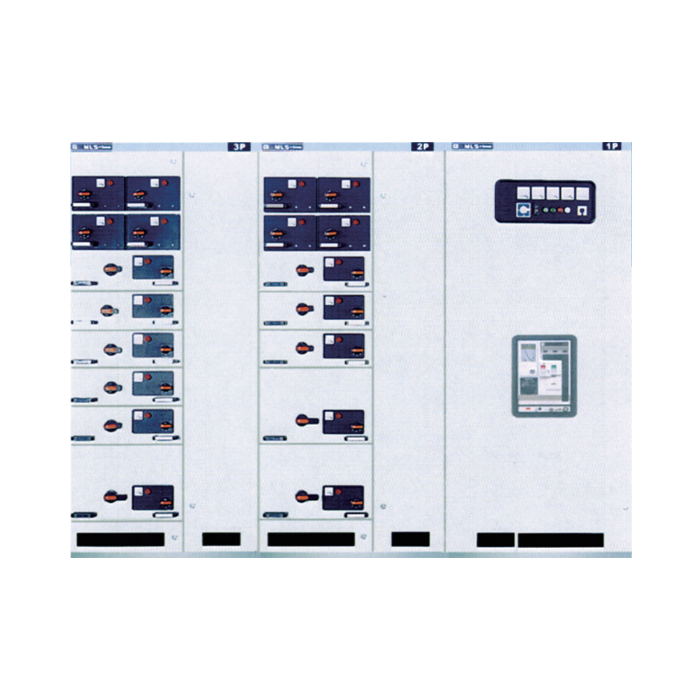

In che modo la progettazione della barra del bus influisce sulle prestazioni dei quadri a bassa tensione?

Il design della barra degli autobus svolge un ruolo cruciale nelle prestazioni e nell'efficienza di quadro a bassa tensione . La progettazione delle barre del bus influisce su vari aspetti del funzionamento dei quadri, tra cui la capacità di trasporto corrente, la dissipazione del calore, la capacità di corto circuito e l'affidabilità complessiva. Esploriamo come il design della barra degli autobus influisce su questi fattori:

Capacità di trasporto corrente:

L'area trasversale e il materiale delle barre degli autobus influenzano direttamente la loro capacità di trasporto attuale. Aree e materiali trasversali più grandi con conducibilità più elevata (come il rame) consentono un maggiore flusso di corrente con resistenza minima. Il dimensionamento adeguato delle barre degli autobus garantisce che possano gestire la corrente nominale senza eccessiva riscaldamento o caduta di tensione.

Dissipazione del calore:

La progettazione della barra degli autobus influisce sulla dissipazione del calore, che è cruciale per il mantenimento di temperature operative sicure. I fattori che influenzano la dissipazione del calore includono:

A) Area superficiale: aumento della superficie migliora la dissipazione del calore. I design della barra degli autobus con pinne o strutture laminate possono migliorare il raffreddamento.

b) Materiale: il rame ha una migliore conduttività termica rispetto all'alluminio, consentendo una dissipazione del calore più efficiente.

C) Ventilazione: una corretta spaziatura tra le barre del bus e l'inclusione delle fessure di ventilazione possono migliorare la circolazione dell'aria e il raffreddamento.

Capacità di resistenza a circuito corto:

Il design della barra del bus deve resistere alle sollecitazioni meccaniche e termiche durante le condizioni di cortocircuito. I fattori che influenzano le prestazioni del corto circuito includono:

A) Area della sezione trasversale: sezioni trasversali più grandi forniscono una migliore resistenza meccanica e capacità termica.

b) Struttura di supporto: supporto per isolante adeguato e rinforzi aiutano a resistere alle forze elettromagnetiche durante le condizioni di guasto.

c) Resistenza al materiale: la scelta del materiale influisce sulla capacità della barra del bus di resistere alle sollecitazioni meccaniche.

Caduta di tensione:

Il design delle barre degli autobus influisce sulla caduta di tensione attraverso il quadro. Ridurre al minimo la caduta di tensione è essenziale per mantenere la qualità di potenza. I fattori che influenzano la caduta di tensione includono:

a) Lunghezza: le corse di bus più corti riducono la caduta di tensione.

b) Area della sezione trasversale: sezioni più grandi riducono la resistenza e la caduta di tensione.

c) Conduttività del materiale: materiali conducibilità più elevati come il rame minimizzano la caduta di tensione.

Coordinamento dell'isolamento:

La progettazione della barra degli autobus deve considerare un corretto coordinamento dell'isolamento per prevenire flashver e mantenere autorizzazioni sicure. Questo include:

a) Selezione del materiale isolante

b) distanze di scricchiolio e autorizzazione

c) barriere e frotte di isolamento

Flessibilità e modularità:

I moderni progetti di bar del bus incorporano spesso componenti modulari e connessioni flessibili per consentire l'installazione, la manutenzione e la futura espansione dei quadri.

Compatibilità elettromagnetica (EMC):

La disposizione e la schermatura delle barre dei bus possono influire sull'interferenza elettromagnetica (EMI) e la compatibilità elettromagnetica. La progettazione adeguata può ridurre al minimo l'EMI e migliorare le prestazioni complessive del sistema.

Costo-efficacia:

Pur mantenendo gli standard di prestazione, il design della barra degli autobus considera anche efficacia in termini di costi. Ciò può comportare l'ottimizzazione dell'utilizzo dei materiali, la semplificazione dei processi di produzione e il bilanciamento delle prestazioni con i vincoli economici.

Fattori ambientali:

La progettazione della barra degli autobus deve tenere conto di condizioni ambientali come umidità, variazioni di temperatura e potenziale esposizione ad atmosfere corrosive. Ciò influenza la selezione dei materiali e i rivestimenti protettivi.

Sicurezza e accessibilità:

Il design dovrebbe facilitare il funzionamento e la manutenzione sicuri, tra cui un adeguato isolamento, etichettatura chiara e accessibilità per l'ispezione e i test.

La progettazione della barra del bus è un aspetto fondamentale delle prestazioni dei quadri a bassa tensione. Richiede un'attenta considerazione dei fattori elettrici, termici, meccanici ed economici per garantire un funzionamento sicuro, affidabile ed efficiente dei quadri. Una progettazione adeguata ottimizza la capacità di trasporto corrente, la dissipazione del calore, il corto circuito resistono alla capacità e le prestazioni complessive del sistema mantenendo al contempo il rapporto costo-efficacia e la conformità con gli standard e i regolamenti pertinenti. 3
