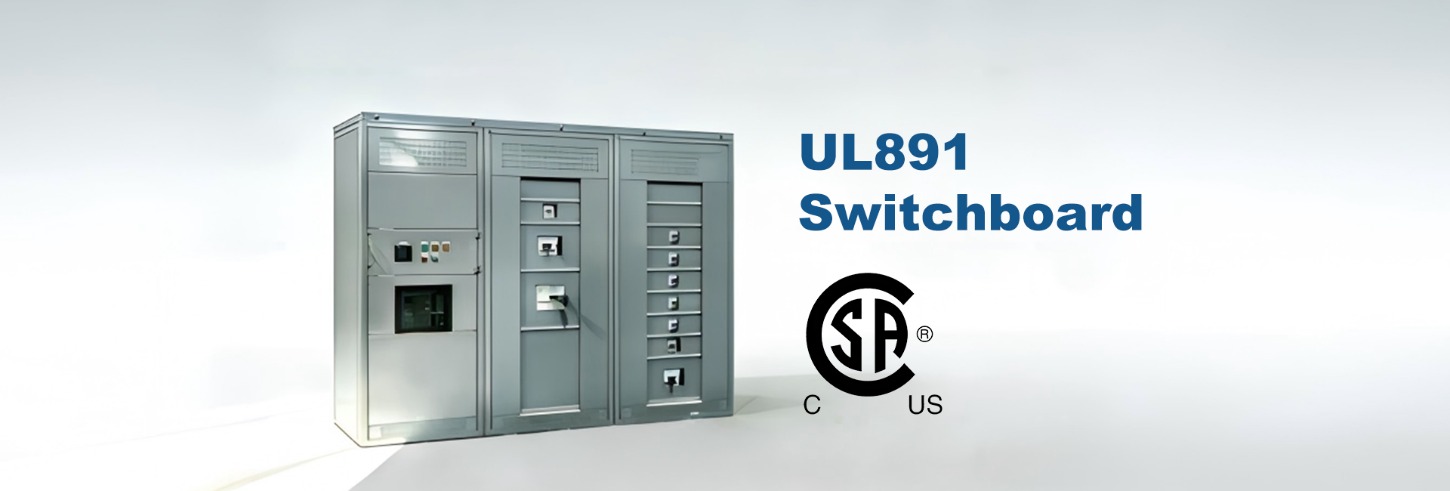

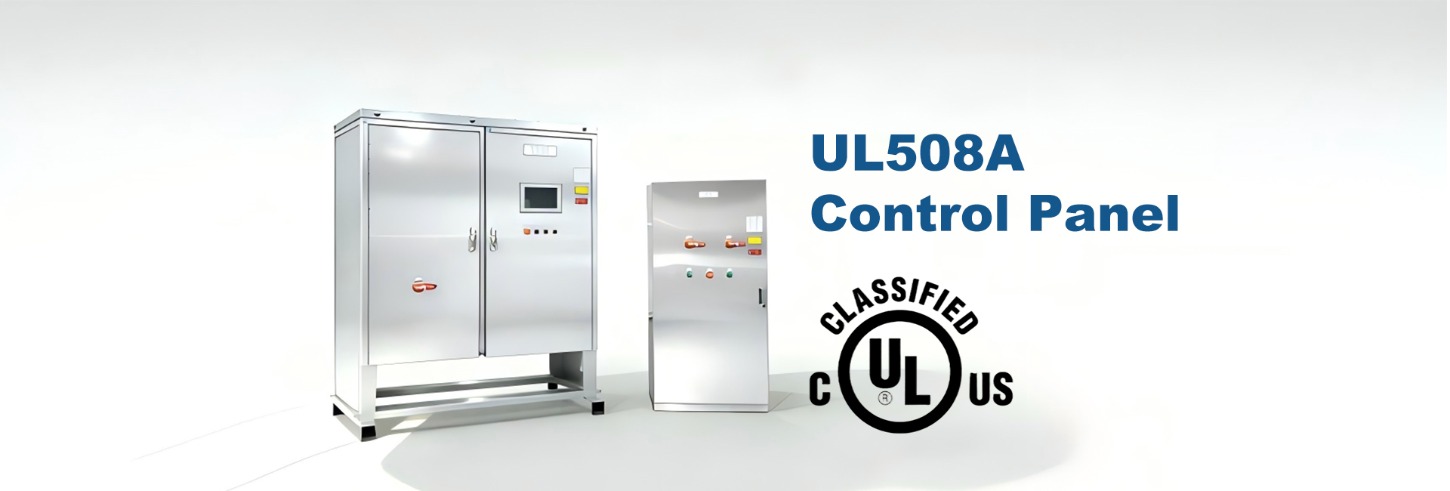

Per gli ingegneri elettrici, la progettazione di quadri di controllo industriali (UL508A) e di quadri di comando a bassa tensione (UL891) presenta una serie ricorrente di complesse sfide tecniche e procedurali. La conformità non è solo una casella di controllo: è parte integrante della sicurezza, dell'affidabilità e dell'accesso al mercato. Shanghai Jisheng Energy Co., Ltd., attraverso una vasta esperienza di progetti nel settore energetico, ha sviluppato solide metodologie per affrontare questi standard in modo efficiente. Questa guida affronta i punti critici più comuni e fornisce soluzioni attuabili tratte da applicazioni del mondo reale.
A. Sfide comuni e soluzioni testate sul campo
Calcoli della corrente nominale di cortocircuito (SCCR).
Il punto dolente : La determinazione dell'SCCR di un assieme, in particolare con componenti multi-vendor, rimane uno degli aspetti della conformità UL508A più soggetti a errori e dispendiosi in termini di tempo.
Soluzioni comprovate :
- Applica il metodo di valutazione delle serie in modo rigoroso, assicurando che le valutazioni delle combinazioni convalidate siano documentate.
- Utilizza strumenti digitali riconosciuti da UL per modellare e verificare i calcoli.
- Come dimostrato nei progetti di Shanghai Jisheng Energy, l'integrazione di dispositivi di limitazione della corrente (CLD) può aumentare sistematicamente l'SCCR complessivo dell'insieme.
- Mantenere una traccia chiara e verificabile di tutte le valutazioni dei componenti e delle ipotesi di calcolo.
Fallimenti nei test di aumento della temperatura
Il punto doloroso t : Le apparecchiature che superano i limiti di temperatura sotto carico nominale sono una causa frequente di non conformità allo standard UL891 e di ritardi nei progetti.
Strategie efficaci :
- Simula in anticipo: esegui la modellazione termica durante la fase di progettazione per identificare i punti caldi.
- Progetta per il raffreddamento: ottimizza il layout per la convezione naturale; considerare il raffreddamento attivo ove consentito.
- I materiali contano: il lavoro di Shanghai Jisheng Energy sui sistemi fotovoltaici e di accumulo conferma che la selezione di componenti e isolamenti con proprietà termiche superiori ripaga nei test.
- Pre-test: eseguire test termici interni prima della valutazione ufficiale.
Coordinamento dell'isolamento e distanza/creepage
Il punto dolente : Navigare nella matrice dei requisiti in base a tensione, grado di inquinamento e gruppo di materiali è complicato e spesso porta a una supervisione.
Migliori pratiche :
- Sviluppare e utilizzare liste di controllo specifiche per il progetto in linea con gli standard UL.
- Documenti guida UL di riferimento per casi limite.
- Una lezione chiave da Shanghai Jisheng Energy: progetta sempre per lo scenario peggiore di sovratensione transitoria.
- Eseguire revisioni tra pari focalizzate esclusivamente sui percorsi di isolamento.
Errori di cablaggio e terminazione
Il punto dolente : dimensionamento errato dei cavi, pratiche di raggruppamento o terminazioni non conformi sono risultati di audit comuni che richiedono costose rilavorazioni.
Guida all'implementazione :
- Dimensionare i conduttori in base alla corrente di carico effettiva, applicando tutti i fattori di declassamento rilevanti.
- Il protocollo QC di Shanghai Jisheng Energy impone il rigoroso rispetto dei valori di coppia e dei metodi di terminazione specificati dal produttore.
- Creare un "campione d'oro" fisico delle terminazioni approvate per il workshop.
Carenze di documentazione ed etichettatura
Il punto dolente : Targhette incomplete, manuali di istruzioni mancanti o documentazione incoerente possono interrompere la certificazione.
Una soluzione sistematica :
- Seguendo il processo di Shanghai Jisheng Energy, avvia i requisiti di etichetta e documentazione durante la riunione iniziale.
- Utilizza i modelli per garantire la coerenza tra i progetti.
- Implementa un gate per documenti pronti per la revisione (DRR) prima dell'invio.
- Contattate tempestivamente il vostro tecnico sul campo UL per qualsiasi esigenza di etichettatura non standard.
B. Caso di studio del settore: l’approccio integrato di Shanghai Infraswin Energy
In un recente progetto di stoccaggio dell’energia collegato alla rete che richiede sia la certificazione UL508A che quella UL891, il team di Shanghai Jisheng Energy ha semplificato con successo la conformità:
- Adozione di un design modulare: i sottoassiemi sono stati precertificati, semplificando la valutazione dell'assemblaggio finale.
- Sfruttare una dashboard digitale: un tracker in tempo reale per certificazioni dei componenti, rapporti di test e controllo delle revisioni.
- Co-ingegneria con i fornitori: collaborazione con i principali fornitori sulla progettazione dell'interfaccia per preconvalidare la conformità.
- Certificazione Front-Loading: coinvolgere il team UL durante la revisione preliminare del progetto (PDR) per allinearsi alla strategia.
C. Ottimizzazione del flusso di lavoro di conformità
Durante la progettazione:
- Integra punti di controllo di revisione standard nel tuo processo di progettazione stage-gate.
- Seleziona componenti da fornitori che forniscono pacchetti completi di certificazione UL.
- Prendi in considerazione un'architettura modulare per isolare e semplificare gli ambiti di certificazione.
Pre-test:
- Condurre "audit simulati" interni e test di pre-conformità.
- Assicurarsi che tutte le apparecchiature di misurazione siano calibrate con i certificati attuali.
- Formare i tecnici di costruzione sul "perché" dietro le fasi critiche di assemblaggio.
Collaborare con il proprio organismo di certificazione:
- Pianifica una conferenza pre-applicazione per discutere aspetti nuovi o complessi.
- Sii trasparente riguardo alle tempistiche e ai potenziali ostacoli.
- Come consiglia Shanghai Jisheng Energy, tratta l'ingegnere UL come un partner collaborativo per ottenere un prodotto sicuro e conforme.
La navigazione tra UL508A e UL891 è più di un ostacolo normativo: è una disciplina che, una volta padroneggiata, migliora la qualità del prodotto, la sicurezza e la fiducia dei clienti. L'esperienza di aziende come Shanghai Jisheng Energy Co., Ltd. dimostra che un approccio proattivo, sistematico e collaborativo trasforma la conformità da un centro di costo in un indicatore di eccellenza ingegneristica. Adottando queste strategie pratiche, gli ingegneri elettrici possono realizzare progetti superiori e certificabili con maggiore prevedibilità ed efficienza.
