Prevenzione di incendi elettrici e tempi di inattività: un'analisi approfondita della progettazione di sicurezza dei quadri di bassa tensione UL891

Filosofia di sicurezza dei quadri di bassa tensione UL891

In strutture critiche come data center e impianti di produzione, i quadri di bassa tensione distribuiscono e gestiscono l'energia elettrica. Un singolo difetto di progettazione può portare a incendi catastrofici o guasti al sistema. Lo steard UL891, sviluppato nel corso di decenni in Nord America, costituisce il punto di riferimento globale per la sicurezza, fondato sui principi di difesa attiva e tolleranza ai guasti sistemica .

I. Difesa attiva contro i guasti d'arco

Invece di fare affidamento esclusivamente sull'isolamento, sottolinea UL891 contenimento dell'arco e risposta rapida , sulla base della premessa che i guasti da arco possono verificarsi e si verificheranno.

Segregazione interna con barriere in acciaio

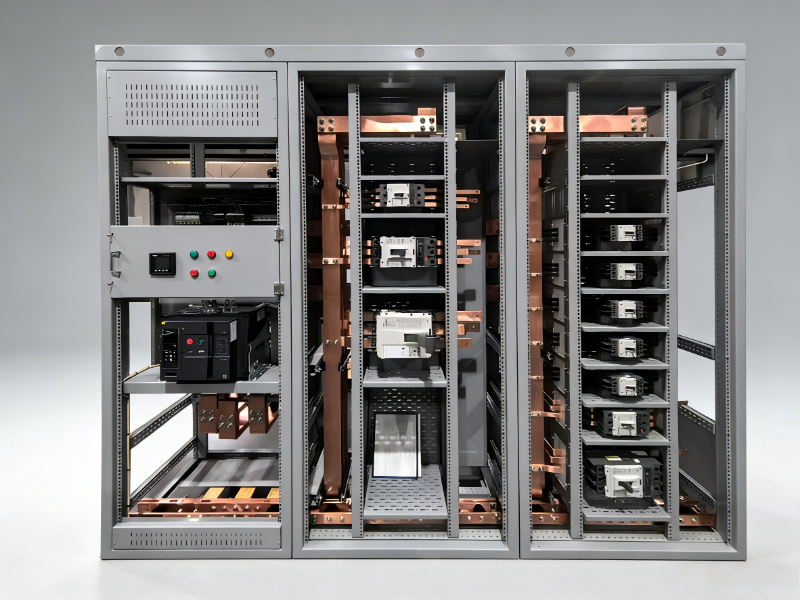

Le barriere in acciaio messe a terra separano i compartimenti di sbarre collettrici, interruttori, cavi e controllo, fornendo isolamento fisico e termico.

• Previene la propagazione dei guasti tra i compartimenti.
• Include prese d'aria di scarico della pressione per dirigere l'esplosione dell'arco lontano dal personale.
• L'integrità della barriera è convalidata in condizioni estreme.

Sistemi di protezione dall'arco elettrico

Sensori di luce ad arco ultraveloci ( <1ms risposta) combinato con il rilevamento di sovracorrente può far scattare il sistema interno 5–8 ms -molto più veloce della protezione convenzionale: taglia l'energia prima che l'energia raggiunga livelli distruttivi.

II. Tolleranza agli errori di sistema

La sicurezza dipende dalla progettazione complessiva del sistema, non dai singoli componenti.

1. Declassamento dei componenti

Devono essere presenti elementi chiave che trasportano corrente, come sbarre collettrici e collegamenti maggiore capacità effettiva rispetto alla loro potenza nominale, fornendo una protezione contro l'invecchiamento, le connessioni allentate o i carichi imprevisti.

2. Garantire l'affidabilità della connessione

Passo 40% dei guasti provengono dai punti di connessione. UL891 impone:

• Prove dinamiche di ciclo termico per simulare anni di funzionamento.
• Compatibilità dei materiali e protezione dalla corrosione specifiche per evitare il degrado.

III. Convalida attraverso test

UL891 si basa su rigorosi test di tipo che simulano le condizioni di guasto peggiori.

Test di resistenza al cortocircuito

Verifica l'integrità strutturale sotto elevate forze elettromagnetiche, garantendo l'assenza di deformazioni o guasti pericolosi alla custodia.

Test di aumento della temperatura

Identifica i punti deboli termici monitorando le temperature nei punti critici durante il funzionamento con corrente nominale sostenuta.

Test di guasto dell'arco interno

La convalida più impegnativa, valutando:

• Contenimento di fiamme e frammenti.
• Integrità di porte e pannelli.
• Corretto funzionamento dei dispositivi di limitazione della pressione.
• Protezione dei compartimenti adiacenti.

UL891 rappresenta più della semplice conformità: incarna una cultura volta ad anticipare i fallimenti e a progettare per la resilienza. Scegliere un quadro conforme a UL891 è una decisione strategica per continuità operativa e sicurezza del personale , costruendo una barriera essenziale contro gli incendi elettrici e i guasti del sistema.
